不锈钢自由浮球式疏水阀概述：

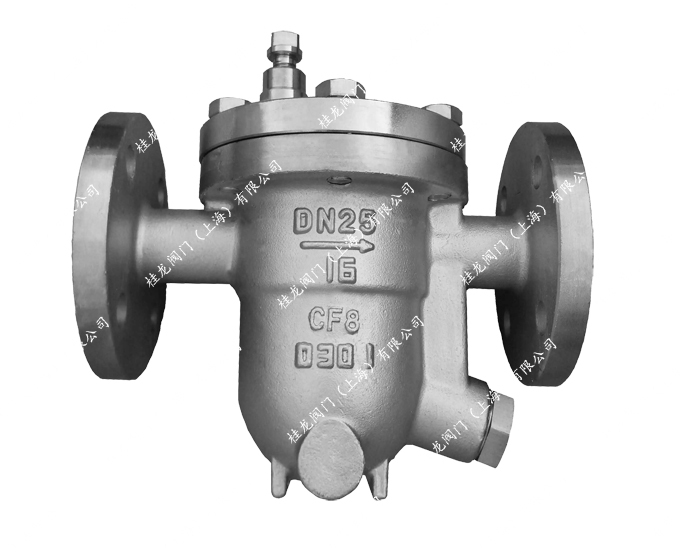

桂龙CS41W不锈钢自由浮球式疏水阀是自动阀门,尤其对压力低、排水量低和温度稳定性要求高，不宜带存
凝结水的蒸汽设备更为适用。
不锈钢自由浮球式疏水阀性能及特点：
能连续排水、性稳定、排水量大、漏水量小。
能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。
桂龙不锈钢自由浮球式疏水阀有自动排冷空气装置，无汽锁现象，工作平衡无噪音
不锈钢自由浮球式疏水阀工作原理：
不锈钢自由浮球式疏水阀根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排
水阻汽的作用。
不锈钢自由浮球式疏水阀零部件材料：
|
阀体材料
|
不锈钢304
|
|
阀盖材料
|
不锈钢304
|
|
阀座球材料
|
不锈钢304
|
|
过滤网
|
不锈钢304
|
不锈钢自由浮球式疏水阀标法兰连接外形尺寸： GB、JB
|
规格型号
|
安装尺寸（mm）
|
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
Z-Ød
|
|
CS41H16pB
|
DN15
|
195
|
165
|
95
|
65
|
45
|
14
|
2
|
4×14
|
|
DN20
|
195
|
170
|
105
|
75
|
55
|
14
|
2
|
4×14
|
|
DN25
|
215
|
195
|
115
|
85
|
65
|
14
|
2
|
4×14
|
|
CS41H16p-D
|
DN25
|
270
|
215
|
115
|
85
|
65
|
14
|
2
|
4×14
|
|
DN32
|
270
|
220
|
135
|
100
|
78
|
16
|
2
|
4×18
|
|
DN40
|
280
|
260
|
145
|
110
|
85
|
16
|
3
|
4×18
|
|
DN50
|
290
|
270
|
160
|
125
|
100
|
16
|
3
|
4×18
|
|
CS41H16p-F
|
DN50
|
410
|
350
|
160
|
125
|
100
|
16
|
3
|
4×18
|
|
DN65
|
410
|
350
|
180
|
145
|
120
|
18
|
3
|
4×18
|
|
DN80
|
430
|
390
|
195
|
160
|
135
|
20
|
3
|
8×18
|
|
DN100
|
430
|
410
|
215
|
180
|
155
|
20
|
3
|
8×18
|
|
DN150
|
480
|
510
|
280
|
240
|
210
|
24
|
3
|
8×18
|
|
CS41H-16p-G
|
DN80
|
550
|
390
|
195
|
160
|
135
|
20
|
3
|
8×18
|
|
DN100
|
550
|
410
|
215
|
180
|
155
|
20
|
3
|
8×18
|
|
